Brak ciśnienia na listwie w Ducato 3.0 — cztery usterki, które naśladują awarię pompy wtryskowej

Kody błędów sygnalizujące zbyt niskie ciśnienie na listwie Common Rail w silniku 3.0 Multijet to częsty problem w pojazdach dostawczych. Sytuacja ta skłania mniej doświadczonych mechaników do natychmiastowego demontażu głównego elementu tłoczącego. Taka decyzja bywa przedwczesna, ponieważ identyczne odczyty diagnostyczne generują usterki znacznie tańszych i łatwiej dostępnych elementów układu paliwowego. Skierowanie uwagi na peryferyjne podzespoły pozwala zaoszczędzić czas i zredukować koszty naprawy.

Zasilanie paliwem i elektryka układu sterowania

Drożność obwodu niskiego ciśnienia

Zanieczyszczony filtr paliwa stanowi najczęstszą przyczynę zablokowania przepływu do sekcji wysokiego ciśnienia. Ten eksploatacyjny element odpowiada za zatrzymywanie zanieczyszczeń stałych oraz wytrąconej wody. Całkowicie zapchany wkład filtrujący radykalnie odcina dopływ oleju napędowego. Układ elektroniczny rejestruje wówczas brak minimalnego ciśnienia rozruchowego. Mechanicy w pierwszej kolejności weryfikują szczelność samych przewodów zasilających oraz wydajność niskociśnieniowej pompy zanurzonej w zbiorniku paliwa. Uszkodzenie lub spadek wydajności tych elementów uniemożliwia prawidłowe napełnienie układu wstępnego. Wówczas główna pompa wtryskowa ducato 3.0 pracuje na sucho, nie mając możliwości wygenerowania wymaganego sprężania, mimo pełnej sprawności mechanicznej.

Weryfikacja obwodów elektrycznych

Zasilanie elektryczne zaworu dozującego, znanego również jako ZME, to kolejny obszar wymagający skrupulatnej diagnozy. Podzespół ten bezpośrednio odpowiada za płynną regulację ilości paliwa trafiającego na tłoczki sekcji wysokiego ciśnienia. Zwarcie na wiązce elektrycznej lub całkowity brak napięcia na wtyczce natychmiast zatrzymuje tłoczenie. Sam mechanizm krzywkowy i wewnętrzne elementy pompy mogą pozostawać w nienagannym stanie technicznym, ale brak odpowiedniego sygnału ze sterownika silnika sprawia, że elektrozawór się nie otwiera. Prawidłowa weryfikacja ciągłości obwodu elektrycznego przy pomocy oscyloskopu i multimetru eliminuje ryzyko błędnej oceny stanu układu wtryskowego.

Diagnostyka osprzętu listwy i weryfikacja przelewów

Działanie czujnika i regulatora ciśnienia

Odczyty testera diagnostycznego wskazujące na całkowity brak ciśnienia nie zawsze oznaczają mechaniczną usterkę podzespołu tłoczącego. Uszkodzony zawór regulacyjny ciśnienia na pompie lub wadliwy czujnik zainstalowany na listwie generują identyczne kody błędów. Wspomniane elementy stale współpracują w zamkniętej pętli sprzężenia zwrotnego, utrzymując precyzyjnie zadaną wartość dla całego układu Common Rail. Jeśli czujnik przekazuje przekłamane, zaniżone dane do komputera sterującego lub zawór uległ mechanicznemu zacięciu w pozycji całkowicie otwartej, sprężone paliwo natychmiast wraca linią powrotną do zbiornika. Z punktu widzenia oprogramowania diagnostycznego pojazdu, ta konkretna anomalia idealnie symuluje zjawisko całkowitego zatarcia sekcji sprężającej.

Badanie szczelności wtryskiwaczy

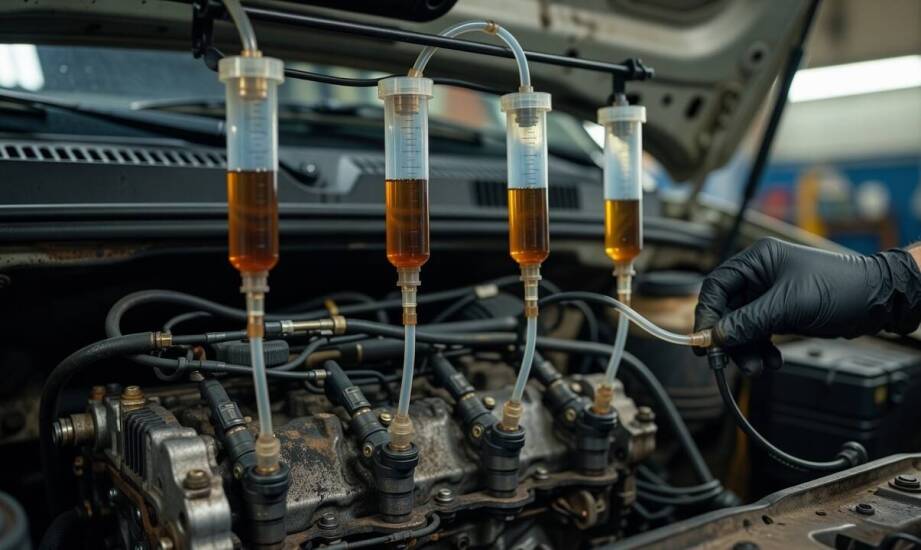

Test z użyciem specjalnych menzurek przelewowych pozwala wykluczyć ucieczkę ciśnienia w obrębie samej jednostki napędowej. To stosunkowo proste, ale wysoce skuteczne badanie pozwala sprawdzić szczelność wewnętrzną wtryskiwaczy bez konieczności ich czasochłonnego demontażu z głowicy. Procedura pomiarowa polega na podłączeniu przezroczystych rurek bezpośrednio do króćców powrotnych i uruchomieniu rozrusznika na kilkanaście sekund. W całkowicie sprawnym układzie nadmiar paliwa spływa zaledwie pojedynczymi kroplami. Ciurkający, intensywny wypływ z jednego lub kilku wtryskiwaczy bezbłędnie demaskuje uszkodzenie zaworka sterującego. Autoryzowany serwis aparatury wtryskowej Wulkan w Suchej Beskidzkiej, specjalizujący się w naprawach komponentów Bosch od 2003 roku, regularnie odnotowuje przypadki, gdzie to masywna nieszczelność pojedynczego wtryskiwacza uniemożliwia zbudowanie minimalnego ciśnienia niezbędnego do rozruchu silnika.

Brak odpowiedniego ciśnienia paliwa na listwie Common Rail rzadko stanowi jednoznaczny wyrok dla głównego elementu tłoczącego, a kody błędów bywają niezwykle mylące. Dopiero rygorystyczne wyeliminowanie problemów z drożnością przewodów, zasilaniem zaworów oraz wewnętrzną szczelnością wtryskiwaczy daje mechanikowi pełen obraz sytuacji pod maską. Prawidłowa sekwencja diagnostyczna zabezpiecza właściciela pojazdu przed pochopnymi decyzjami serwisowymi i niepotrzebnymi wydatkami. Rzetelna weryfikacja wszystkich wymienionych podzespołów peryferyjnych uprawnia do demontażu pompy i przekazania jej do precyzyjnej analizy na stole probierczym.
