Dlaczego połączenia śrubowe potrzebują napięcia osiowego, gdy pracują w drganiach

Mechanik dokręca śrubę kluczem dynamometrycznym zgodnie z zalecanym momentem. Połączenie wygląda bezbłędnie, a ciężka maszyna rusza do pracy. Wewnątrz układu natychmiast zaczynają jednak działać siły niszczące ten porządek. Mikroruchy powierzchni i naturalny proces osiadania współpracujących elementów sprawiają, że napięcie wstępne powoli, lecz nieubłaganie spada. Po kilkudziesięciu godzinach silnych wibracji początkowe, precyzyjne dokręcenie okazuje się niewystarczające, a śruba zaczyna tracić pożądaną stabilność. Ten scenariusz powtarza się na halach produkcyjnych za każdym razem, gdy dobór zabezpieczeń nie uwzględnia dynamiki pracującego środowiska.

Dlaczego tarcie zawodzi i jak działa blokada klinowa?

W warunkach czysto statycznych tarcie między łbem śruby, podkładką i elementem łączonym zazwyczaj w zupełności wystarcza do utrzymania spójności konstrukcji. Sytuacja zmienia się diametralnie pod wpływem wibracji oraz zmiennych obciążeń dynamicznych. Pojawiają się wtedy niewidoczne gołym okiem mikropoślizgi, które stopniowo zmniejszają początkową siłę zacisku wewnątrz gwintu. Tarcie przestaje być przewidywalnym czynnikiem zabezpieczającym, gdy powtarzalne cykle pracy wywołują zmęczenie mechaniczne i relaksację złącza. Konwencjonalne metody zapobiegania samoodkręcaniu często tracą skuteczność, ponieważ silne drgania poprzeczne fizycznie pokonują siły oporu między współpracującymi płaszczyznami. Problem ten dotyczy wielu kluczowych gałęzi przemysłu, gdzie awaria zaledwie jednego złącza potrafi zatrzymać całą linię technologiczną.

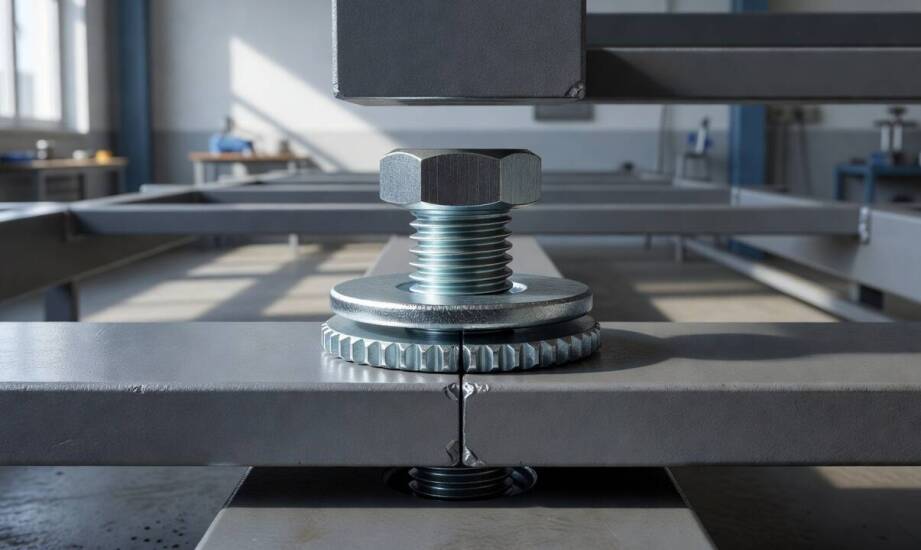

Zupełnie inne podejście do problemu prezentują podkładki nord lock, które opierają stabilność układu na geometrii, a nie na zjawisku tarcia. Konstrukcja wykorzystuje parę pierścieni wyposażonych w ostre ząbki na zewnętrznych stronach oraz klinowe rowki na wewnętrznych płaszczyznach. Podczas prawidłowego montażu ząbki trwale wbijają się w materiał podłoża oraz łeb śruby, co całkowicie uniemożliwia rotację tych elementów względem siebie. Kluczowe znaczenie ma odpowiednio dobrany kąt klinów, który celowo przekracza skok gwintu zastosowanej śruby. W efekcie każda próba obrotu w kierunku luzowania wymusza wspięcie się klinów i natychmiastowy wzrost napięcia osiowego. Zamiast tracić docisk pod wpływem silnych wibracji poprzecznych, złącze zyskuje dodatkową siłę zacisku blokującą gwint. Opisany mechanizm zachowuje pełną sprawność niezależnie od zastosowanego smarowania i skutecznie zabezpiecza konstrukcję nawet przy ekstremalnych przeciążeniach bocznych.

Trwałość połączeń śrubowych w maszynach i energetyce

Największe wyzwanie dla każdego złącza stanowią powtarzalne cykle obciążeń, nagłe zmiany temperatury otoczenia oraz mikroskopijne osiadanie chropowatych powierzchni roboczych. Rozszerzalność termiczna elementów metalowych powoduje, że gwinty pracują i naturalnie dążą do niebezpiecznego poluzowania. Zaawansowane testy wibracyjne typu Junker wyraźnie potwierdzają, że w takich niekorzystnych sytuacjach tradycyjne podkładki sprężyste lub płaskie gwałtownie tracą napięcie wstępne. Z kolei mechanizm oparty na rygorystycznej blokadzie osiowej sprawnie utrzymuje stabilność i nie poddaje się przemieszczeniom poprzecznym, gwarantując bezpieczną eksploatację sprzętu przez długi czas.

W nowoczesnym przemyśle maszynowym, budowlanym i wydobywczym złącza nieustannie zmagają się z trudnymi warunkami środowiskowymi. Utrzymanie odpowiedniego napięcia wstępnego bezpośrednio przekłada się na bezpieczeństwo ludzi i wielotonowych maszyn po wielu latach ciężkiej pracy. Właśnie w tak ekstremalnych aplikacjach sprawdzają się certyfikowane systemy samoklinujące, powszechnie montowane w potężnych turbinach wiatrowych, kruszarkach do kamienia, stalowych mostach i ciężkich urządzeniach górniczych. Dystrybucją tych specjalistycznych komponentów zajmuje się hurtownia Smart S.C., wspierająca zakłady przemysłowe w doborze właściwych rozwiązań mocujących. Prawidłowy montaż wymaga uwzględnienia norm sprzętowych i odpowiedniego momentu dokręcania, bardzo często określanego przez tabele dla wymagających połączeń typu HV i HR. W profesjonalnych gałęziach gospodarki wybrane podkładki z powodzeniem utrzymują docisk złącza mimo drgań i osiadania materiału, skutecznie zabezpieczając maszyny przed kosztownymi awariami.

Zapewnienie długotrwałej stabilności obciążonego układu wymaga czegoś więcej niż tylko użycia precyzyjnego klucza dynamometrycznego podczas pierwszej instalacji. O ostatecznej niezawodności połączenia śrubowego decyduje zdolność zastosowanego zabezpieczenia do nieprzerwanego utrzymywania napięcia osiowego. Nawet najbardziej intensywne drgania, obciążające cykle termiczne i naturalne procesy osiadania powierzchni nie zniszczą konstrukcji, jeśli element blokujący potrafi aktywnie opierać się sile luzującej przez cały okres eksploatacji.
